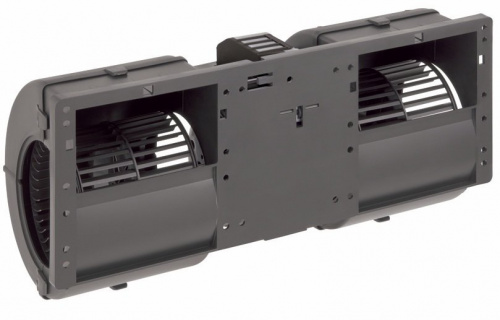

Вентилятор Ebmpapst K3G097-AK34-43 автомобильный

Производитель

Ebmpapst

Описание товара

Автомобильный вентилятор Ebmpapst K3G097-AK34-43 — радиальный типоразмера 97 мм, питание 26 В, скорость 3730 об/мин. Предназначен для термоменеджмента транспортных систем.

Принцип работы

Крыльчатка преобразует крутящий момент двигателя в напор и расход: осевая — с осевым потоком; центробежная — с радиальным выходом, в т.ч. с вперед загнутыми лопатками для высокого расхода при ограниченном объёме.

Области применения

Охлаждение радиаторов и интеркулеров, конденсаторов и испарителей ОВК, отопителей, тяговых батарей и силовой электроники, тормозных систем и зарядных модулей. Дорожная, спец-, сельхоз- и автобусная техника; рефрижераторные надстройки.

Конструкция

Двигатель GreenTech EC/AC с внешним ротором, рабочее колесо радиальный, балансировка по ISO.
Материалы: композиты (PA/PBT) и/или алюминиевые сплавы; антикоррозионные покрытия.
Класс защиты IP 44; исполнение для вибрации и брызг, опции IP54/влагозащита по проекту.
Управление скоростью: PWM и/или 0–10 В; тахосигнал и сигнал «Alarm/Go-NoGo».
Электромагнитная совместимость, термоконтроль, защита от переполюсовки и заклинивания.

Преимущества вентиляторов Ebmpapst серии K3G

Высокое давление на малом габарите для плотной компоновки.
Опции с вперёд загнутыми лопатками для низкого шума на малых оборотах.
Широкие варианты питания 13/26 В EC для бортовой сети.
Тахо и PWM для точной термостратегии.

Технические характеристики

Модель	K3G097-AK34-43
Вес	2,3 kg
Типоразмер	97 mm
Типоразмер двигателя	74
Материал рабочего колеса	Полимер PA
Материал корпуса	Полимер PP
Качество балансировки согласно DIN ISO 1940-1	G 2,5
Направление вращения	Правое, если смотреть на ротор
Вид защиты	IP24 KM
Класс изоляции	«B»
Класс защиты от влаги (F) /класс защиты окружающей среды (Н)	H1
Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение)	+85 °C
Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение)	-40 °C
Положение при монтаже	Любое
Отверстия для охлаждения	Со стороны ротора
Режим работы	S1
Опора двигателя	Шарикоподшипники
Электрическое подключение	Штекер
Уровень шума	76 дБ(A)

Габаритные и монтажные размеры

Аэродинамические характеристики

Характеристики Q–pfa и η вентилятора K3G097-AK34-43 Ебмпапст

Схема подключения

Характеристики:

Прочие
Бренд	Ebmpapst
Вес, кг	2.6
Конструкция	Автомобильный
Мощность, кВт	0.37
Напряжение, В	26
Производительность, м3/ч	1230
Сила тока, А	14.2
Скорость вращения, об/мин	3730
Степень защиты	IP 44
Тип тока	EC
Типоразмер, мм	97
Уровень шума, дБА	69
Артикул	K3G097-AK34-43
