Вентилятор Ebmpapst K3G097-BK34-65 автомобильный

Вентилятор Ebmpapst K3G097-BK34-65 автомобильный
В корзине : 0

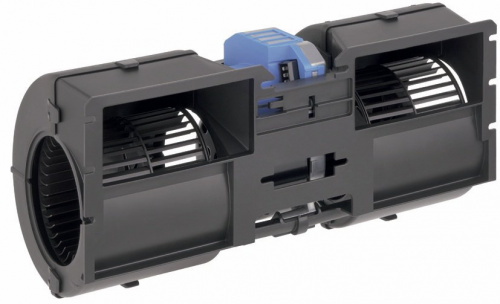

Вентилятор Ebmpapst K3G097-BK34-65 автомобильный
Вентилятор Ebmpapst K3G097-BK34-65 автомобильный
Производитель
Ebmpapst
    Описание товара

    Автомобильный вентилятор Ebmpapst K3G097-BK34-65 — радиальный типоразмера 97 мм, питание 26 В, скорость 4040 об/мин. Предназначен для термоменеджмента транспортных систем.

    Принцип работы

    Крыльчатка преобразует крутящий момент двигателя в напор и расход: осевая — с осевым потоком; центробежная — с радиальным выходом, в т.ч. с вперед загнутыми лопатками для высокого расхода при ограниченном объёме.

    Области применения

    Охлаждение радиаторов и интеркулеров, конденсаторов и испарителей ОВК, отопителей, тяговых батарей и силовой электроники, тормозных систем и зарядных модулей. Дорожная, спец-, сельхоз- и автобусная техника; рефрижераторные надстройки.

    Конструкция

    • Двигатель GreenTech EC/AC с внешним ротором, рабочее колесо радиальный, балансировка по ISO.
    • Материалы: композиты (PA/PBT) и/или алюминиевые сплавы; антикоррозионные покрытия.
    • Класс защиты IP 44; исполнение для вибрации и брызг, опции IP54/влагозащита по проекту.
    • Управление скоростью: PWM и/или 0–10 В; тахосигнал и сигнал «Alarm/Go-NoGo».
    • Электромагнитная совместимость, термоконтроль, защита от переполюсовки и заклинивания.

    Преимущества вентиляторов Ebmpapst серии K3G

    • Высокое давление на малом габарите для плотной компоновки.
    • Опции с вперёд загнутыми лопатками для низкого шума на малых оборотах.
    • Широкие варианты питания 13/26 В EC для бортовой сети.
    • Тахо и PWM для точной термостратегии.

    Технические характеристики


    МодельK3G097-BK34-65
    Вес 2,2 kg
    Типоразмер 97 mm
    Типоразмер двигателя 74
    Материал рабочего колеса Полимер PA
    Количество лопастей 34
    Направление потока воздуха V
    Качество балансировки согласно DIN ISO 1940-1 G 2,5
    Направление вращения Правое, если смотреть на ротор
    Вид защиты IP 24
    Класс изоляции B
    Класс защиты от влаги (F) / класс защиты окружающей среды (Н) F3-2
    Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) +85 °C
    Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) -40 °C
    Положение при монтаже Любое
    Отверстия для отвода конденсата Отсутств., открытый ротор
    Режим работы S1
    Опора двигателя Шарикоподшипники
    Тип подшипников электродвигателя С уплотнением
    Ожидаемый срок эксплуатации 40 000 ч (в обычном режиме)
    Электрическое подключение Штекер
    Электрическое подсоединение Ток покоя менее 500 мкА

    Габаритные и монтажные размеры

    Габаритные и монтажные размеры вентилятора K3G097-BK34-65 Ебмпапст

    Аэродинамические характеристики

    Характеристики Q–pfa и η вентилятора K3G097-BK34-65 Ебмпапст

    Схема подключения

    Схема подключения K3G097-BK34-65 Ебмпапст
    Характеристики:
    Прочие
    Бренд Ebmpapst
    Вес, кг 2
    Конструкция Автомобильный
    Мощность, кВт 0.344
    Напряжение, В 26
    Производительность, м3/ч 1110
    Сила тока, А 13.3
    Скорость вращения, об/мин 4040
    Степень защиты IP 44
    Тип тока EC
    Типоразмер, мм 97
    Уровень шума, дБА 70
    Артикул K3G097-BK34-65
