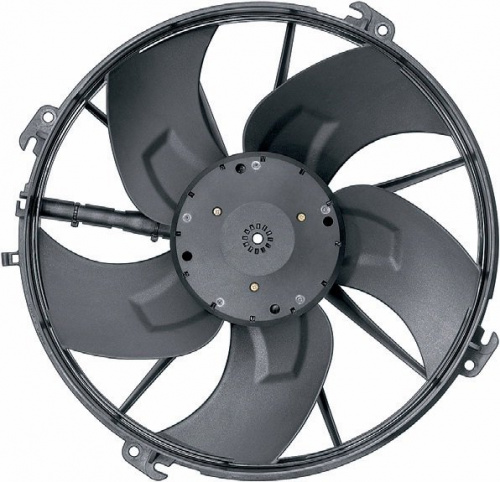

Вентилятор Ebmpapst W3G300-ER38-45 автомобильный

Вентилятор Ebmpapst W3G300-ER38-45 автомобильный
В корзине : 0
Вентилятор Ebmpapst W3G300-ER38-45 автомобильный
Вентилятор Ebmpapst W3G300-ER38-45 автомобильный
Производитель
Ebmpapst
    Описание товара

    Автомобильный вентилятор Ebmpapst W3G300-ER38-45 — осевой типоразмера 300 мм, питание 27 В, скорость 3320 об/мин. Предназначен для термоменеджмента транспортных систем.

    Принцип работы

    Крыльчатка преобразует крутящий момент двигателя в напор и расход: осевая — с осевым потоком; центробежная — с радиальным выходом, в т.ч. с вперед загнутыми лопатками для высокого расхода при ограниченном объёме.

    Области применения

    Охлаждение радиаторов и интеркулеров, конденсаторов и испарителей ОВК, отопителей, тяговых батарей и силовой электроники, тормозных систем и зарядных модулей. Дорожная, спец-, сельхоз- и автобусная техника; рефрижераторные надстройки.

    Конструкция

    • Двигатель GreenTech EC/AC с внешним ротором, рабочее колесо осевой, балансировка по ISO.
    • Материалы: композиты (PA/PBT) и/или алюминиевые сплавы; антикоррозионные покрытия.
    • Класс защиты IP 44; исполнение для вибрации и брызг, опции IP54/влагозащита по проекту.
    • Управление скоростью: PWM и/или 0–10 В; тахосигнал и сигнал «Alarm/Go-NoGo».
    • Электромагнитная совместимость, термоконтроль, защита от переполюсовки и заклинивания.

    Преимущества вентиляторов Ebmpapst серии W3G

    • Большой расход при умеренном подпоре для радиаторов и конденсаторов.
    • Аэродинамика лопасти для снижения шума и энергопотребления.
    • Лёгкая интеграция в кожухи и короба.
    • Версии 13/26/27 В EC, тахометр.

    Технические характеристики


    МодельW3G300-ER38-45
    Вес 2,5 kg
    Размер двигателя 300 mm
    Типоразмер двигателя 74
    Материал лопастей Пластик PBT
    Материал стенового кольца Полимер PP
    Количество лопастей 5
    Направление потока воздуха A
    Направление вращения Правое, если смотреть на ротор
    Вид защиты Двигатель IP24 KM, электроника IP6K9K
    Класс изоляции B
    Класс защиты от влаги H2
    Максимально допустимая темп.
    окружающей среды
    электродвигателя (трансп./
    хранение)    		 +70 °C
    Минимально допустимая темп.
    окружающей среды
    электродвигателя (трансп./
    хранение)    		 -40 °C
    Положение при монтаже Любое
    Отверстия для отвода конденсата Отсутств., открытый ротор
    Режим работы S1
    Опора двигателя Шарикоподшипники
    Технические характеристики – Запуск при 85 °C (допускается в теч. 2 мин)
    -Защита сброса нагрузки
    – Ограничение тока э/двигателя
    – Плавный пуск
    - Управляющий вход 0–5 VDC
    - остановка при обрыве кабеля управления
    - Распознавание перенапряжения
    – Защита от перегрева электроники
    – Распознавание пониженного напряжения
    ЕМС предписания Согласно ECE R10, ред.3
    Электрическое подключение Штекер с соединительным кабелем
    Электрическое подсоединение Ток покоя менее 500 мкА
    Защита двигателя Защита от смены полярности и защита от блокировки
    Вывод кабеля подключения Боков.
    Допуск E1; EAC

    Габаритные и монтажные размеры

    Габаритные и монтажные размеры вентилятора W3G300-ER38-45 Ебмпапст

    Аэродинамические характеристики

    Характеристики Q–pfa и η вентилятора W3G300-ER38-45 Ебмпапст

    Схема подключения

    Схема подключения W3G300-ER38-45 Ебмпапст
    Характеристики:
    Прочие
    Бренд Ebmpapst
    Вес, кг 2.5
    Конструкция Автомобильный
    Мощность, кВт 0.335
    Напряжение, В 27
    Производительность, м3/ч 3135
    Сила тока, А 12.2
    Скорость вращения, об/мин 3320
    Степень защиты IP 44
    Тип тока EC
    Типоразмер, мм 300
    Уровень шума, дБА 87
    Артикул W3G300-ER38-45
