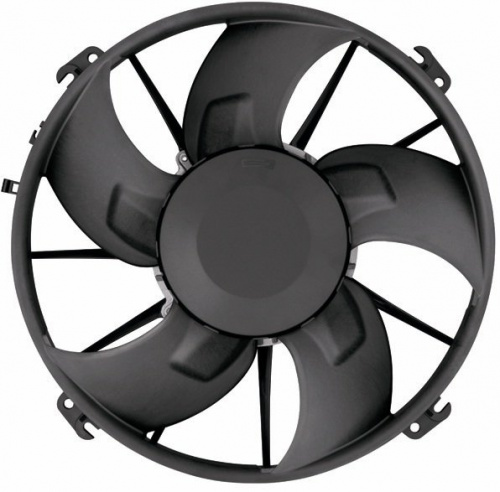

Вентилятор Ebmpapst W3G300-RQ42-44 автомобильный

Автомобильный вентилятор Ebmpapst W3G300-RQ42-44 — осевой типоразмера 300 мм, питание 13 В, скорость 2650 об/мин. Предназначен для термоменеджмента транспортных систем.

Принцип работы

Крыльчатка преобразует крутящий момент двигателя в напор и расход: осевая — с осевым потоком; центробежная — с радиальным выходом, в т.ч. с вперед загнутыми лопатками для высокого расхода при ограниченном объёме.

Области применения

Охлаждение радиаторов и интеркулеров, конденсаторов и испарителей ОВК, отопителей, тяговых батарей и силовой электроники, тормозных систем и зарядных модулей. Дорожная, спец-, сельхоз- и автобусная техника; рефрижераторные надстройки.

Конструкция

• Двигатель GreenTech EC/AC с внешним ротором, рабочее колесо осевой, балансировка по ISO.
• Материалы: композиты (PA/PBT) и/или алюминиевые сплавы; антикоррозионные покрытия.
• Класс защиты IP 44; исполнение для вибрации и брызг, опции IP54/влагозащита по проекту.
• Управление скоростью: PWM и/или 0–10 В; тахосигнал и сигнал «Alarm/Go-NoGo».
• Электромагнитная совместимость, термоконтроль, защита от переполюсовки и заклинивания.

Преимущества вентиляторов Ebmpapst серии W3G

• Большой расход при умеренном подпоре для радиаторов и конденсаторов.
• Аэродинамика лопасти для снижения шума и энергопотребления.
• Лёгкая интеграция в кожухи и короба.
• Версии 13/26/27 В EC, тахометр.

Технические характеристики

Габаритные и монтажные размеры

Аэродинамические характеристики

Схема подключения
