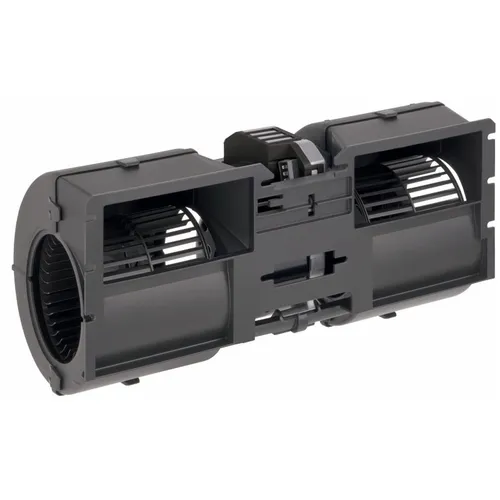

Вентилятор K3G097-AP46-01 Ebmpapst автомобильный

Вентилятор K3G097-AP46-01 Ebmpapst автомобильный
В корзине : 0
Вентилятор K3G097-AP46-01 Ebmpapst автомобильный
Вентилятор K3G097-AP46-01 Ebmpapst автомобильный
Производитель
Ebmpapst
    Описание товара

    Автомобильный вентилятор Ebmpapst K3G097-AP46-01 — радиальный типоразмера 97 мм, питание 13 В, скорость 3740 об/мин. Предназначен для термоменеджмента транспортных систем.

    Принцип работы

    Крыльчатка преобразует крутящий момент двигателя в напор и расход: осевая — с осевым потоком; центробежная — с радиальным выходом, в т.ч. с вперед загнутыми лопатками для высокого расхода при ограниченном объёме.

    Области применения

    Охлаждение радиаторов и интеркулеров, конденсаторов и испарителей ОВК, отопителей, тяговых батарей и силовой электроники, тормозных систем и зарядных модулей. Дорожная, спец-, сельхоз- и автобусная техника; рефрижераторные надстройки.

    Конструкция

    • Двигатель GreenTech EC/AC с внешним ротором, рабочее колесо радиальный, балансировка по ISO.
    • Материалы: композиты (PA/PBT) и/или алюминиевые сплавы; антикоррозионные покрытия.
    • Класс защиты IP 44; исполнение для вибрации и брызг, опции IP54/влагозащита по проекту.
    • Управление скоростью: PWM и/или 0–10 В; тахосигнал и сигнал «Alarm/Go-NoGo».
    • Электромагнитная совместимость, термоконтроль, защита от переполюсовки и заклинивания.

    Преимущества вентиляторов Ebmpapst серии K3G

    • Высокое давление на малом габарите для плотной компоновки.
    • Опции с вперёд загнутыми лопатками для низкого шума на малых оборотах.
    • Широкие варианты питания 13/26 В EC для бортовой сети.
    • Тахо и PWM для точной термостратегии.

    Технические характеристики


    МодельK3G097-AP46-01
    Вес 2 kg
    Типоразмер 97 mm
    Типоразмер двигателя 74
    Материал рабочего колеса Пластик PА UL94 HB (цвет черный)
    Материал корпуса Пластик PP (цвет черный)
    Качество балансировки согласно DIN ISO 1940-1 G 2,5
    Направление вращения Правое, если смотреть на ротор
    Вид защиты IP24 KM
    Класс изоляции «B»
    Класс защиты от влаги (F) /класс защиты окружающей среды (Н) F3-2
    Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) +70 °C
    Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) -40 °C
    Положение при монтаже Любое
    Отверстия для отвода конденсата Отсутств., открытый ротор
    Отверстия для охлаждения Со стороны ротора
    Режим работы S1
    Опора двигателя Шарикоподшипники
    Электрическое подключение Штекер
    Уровень шума 76 дБ(A)

    Габаритные и монтажные размеры

    Габаритные и монтажные размеры вентилятора K3G097-AP46-01 Ебмпапст

    Аэродинамические характеристики

    Характеристики Q–pfa и η вентилятора K3G097-AP46-01 Ебмпапст

    Схема подключения

    Схема подключения K3G097-AP46-01 Ебмпапст
    Характеристики:
    Прочие
    Артикул K3G097-AP46-01
