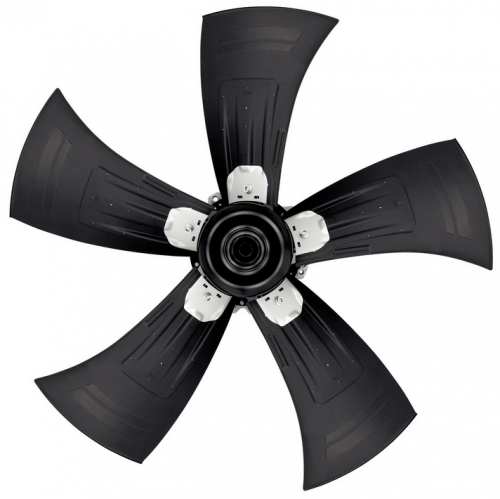

Вентилятор Ebmpapst A3G300-AN02-03 осевой

Осевой вентилятор Ebmpapst A3G300-AN02-03 — типоразмер 300 мм, тип двигателя EC, тип тока: постоянный

Принцип работы

Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.

Области применения

Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.

Расшифровка

Конструкция

• Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
• Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
• Исполнения с решёткой и без решётки; варианты для реверса.
• Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
• Управление: PWM и/или 0–10 В, тахосигнал, Alarm.

Технические характеристики

Особенности серии A3G

• GreenTech EC 230–400 В, внешний ротор.
• ШИМ/0–10 В, тахо, Alarm; широкий диапазон регулирования.
• Крыльчатки HyBlade®, низкий шум, высокий КПД.

Преимущества осевых вентиляторов Ebmpapst

• HyBlade®: композитная лопасть с несущим профилем, снижение шума и рост КПД.
• GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
• Высокая плотность расхода при малой монтажной глубине.
• Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
• Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.

Габаритные и монтажные размеры



Схема подключения





Подключение	Маркирование	Цвет	Функция / назначение
CON10	L	коричневый	Сетевое подключение, напряжение питания, фаза, диапазон напряжений — см. заводскую табличку
CON11	N	синий	Сетевое подключение, напряжение питания, нулевой провод, диапазон напряжений — см. заводскую табличку
CON12	PE	зеленый/желтый	Подключение заземления
2	0- 10V PWM	желтый	0–10 В / вход управления ШИМ, Ri = 100 кОм, БСНН
4	Tach	белый	Выходной сигнал контроля частоты вращения, открытый коллектор, 1 имп./оборот, Isink макс. = 10 мА, БСНН
3	+10 V	красный	Выход постоянного напряжения 10 В пост. тока +/–3 %, Iмакс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств (например, потенциометра), БСНН
1	GND	синий	Заземление для интерфейса управления, БСНН
