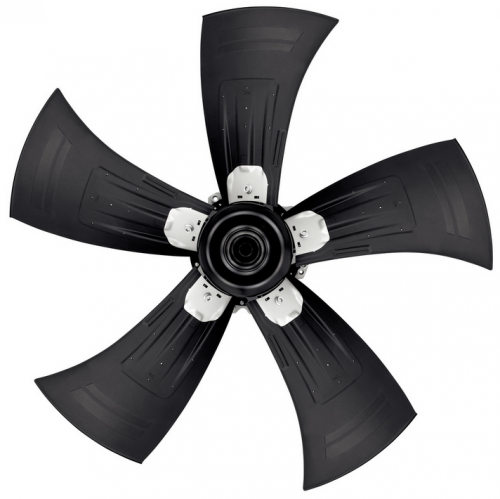

Вентилятор Ebmpapst A3G450-AO02-01 осевой

Осевой вентилятор Ebmpapst A3G450-AO02-01 — типоразмер 450 мм, тип двигателя EC, тип тока: постоянный

Принцип работы

Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.

Области применения

Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.

Расшифровка

Конструкция

• Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
• Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
• Исполнения с решёткой и без решётки; варианты для реверса.
• Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
• Управление: PWM и/или 0–10 В, тахосигнал, Alarm.

Технические характеристики

Особенности серии A3G

• GreenTech EC 230–400 В, внешний ротор.
• ШИМ/0–10 В, тахо, Alarm; широкий диапазон регулирования.
• Крыльчатки HyBlade®, низкий шум, высокий КПД.

Преимущества осевых вентиляторов Ebmpapst

• HyBlade®: композитная лопасть с несущим профилем, снижение шума и рост КПД.
• GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
• Высокая плотность расхода при малой монтажной глубине.
• Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
• Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.

Габаритные и монтажные размеры



Схема подключения





Подключение	Маркирование	Цвет	Функция / назначение
CON10	L	черный	Электропитание 230 В перем.тока, 50-60 Гц, диапазон напряжений см. на заводской табличке
CON11	N	синий	Нулевой провод
CON12	PE	зеленый/желтый	Защитный провод
CON70	SL	коричневый	Выбор частоты вращения: переключатель разомкнут – частота вращения 1; переключатель замкнут – частота вращения 2
