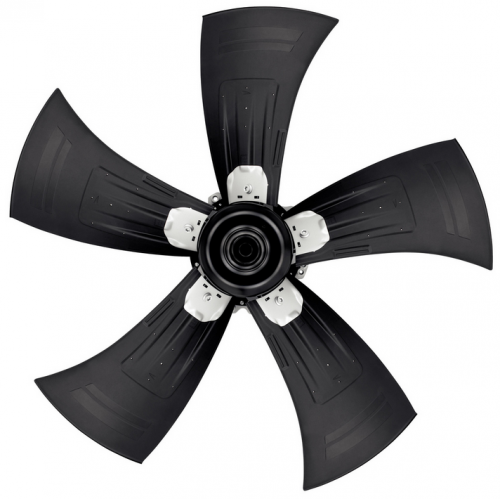

Вентилятор Ebmpapst A3G450-BL03-H6 осевой

Осевой вентилятор Ebmpapst A3G450-BL03-H6 — типоразмер 450 мм, тип двигателя EC, тип тока: постоянный

Принцип работы

Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.

Области применения

Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.

Расшифровка

Конструкция

• Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
• Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
• Исполнения с решёткой и без решётки; варианты для реверса.
• Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
• Управление: PWM и/или 0–10 В, тахосигнал, Alarm.

Технические характеристики

Особенности серии A3G

• GreenTech EC 230–400 В, внешний ротор.
• ШИМ/0–10 В, тахо, Alarm; широкий диапазон регулирования.
• Крыльчатки HyBlade®, низкий шум, высокий КПД.

Преимущества осевых вентиляторов Ebmpapst

• HyBlade®: композитная лопасть с несущим профилем, снижение шума и рост КПД.
• GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
• Высокая плотность расхода при малой монтажной глубине.
• Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
• Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.

Габаритные и монтажные размеры



Схема подключения





Подкл.	Маркирование	Функция / назначение
1	PE	Защитный провод
2	PE	Защитный провод
3	N	Электропитание, нейтральный провод
4	-	не используется
5	L	Электропитание, фаза
6	NC	Реле состояния, плавающий контакт состояния, размыкание при неисправности, номинал контакта 250 В переменного тока / 2 А (AC1) / мин. 10 мА; базовый изоляция на стороне питания и усиленная изоляция на стороне интерфейса управления
7	COM	Реле состояния, плавающий контакт состояния, общее соединение, номинал контакта 250 В переменного тока / 2 А (AC1) / мин. 10 мА; базовая изоляция на стороне питания и усиленная изоляция на стороне интерфейса управления
8	GND	Опорное заземление для интерфейса управления, SELV
9	RSA	Интерфейс RS485 для MODBUS, RSA; БСНН
10	RSB	Интерфейс RS485 для MODBUS, RSB; БСНН
11	0 - 10 V	Аналоговый вход (установленное значение) SELV, 0–10 В, Ri = 100 кОм, регулируемая кривая
12	+ 10 V	Выход фиксированного напряжения 10 В постоянного тока, SELV, +10 В ±3%, макс. 10 мА, защита от короткого замыкания, источник питания для внешнего устройства (например, горшок)
