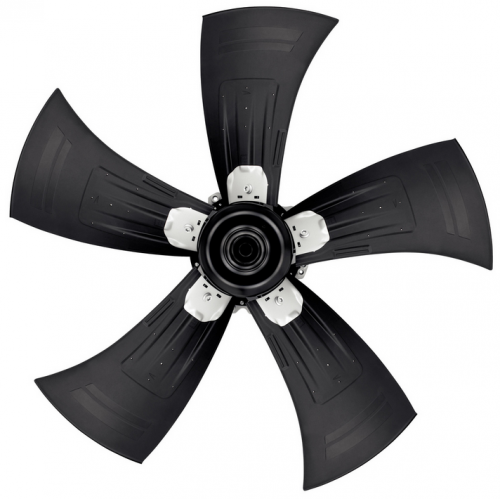

Вентилятор Ebmpapst A3G630-AQ37-23 осевой

Осевой вентилятор Ebmpapst A3G630-AQ37-23 — типоразмер 630 мм, тип двигателя EC, тип тока: постоянный

Принцип работы

Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.

Области применения

Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.

Расшифровка

Конструкция

• Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
• Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
• Исполнения с решёткой и без решётки; варианты для реверса.
• Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
• Управление: PWM и/или 0–10 В, тахосигнал, Alarm.

Технические характеристики

Особенности серии A3G

• GreenTech EC 230–400 В, внешний ротор.
• ШИМ/0–10 В, тахо, Alarm; широкий диапазон регулирования.
• Крыльчатки HyBlade®, низкий шум, высокий КПД.

Преимущества осевых вентиляторов Ebmpapst

• HyBlade®: композитная лопасть с несущим профилем, снижение шума и рост КПД.
• GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
• Высокая плотность расхода при малой монтажной глубине.
• Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
• Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.

Габаритные и монтажные размеры



Схема электрического подключения



Аэродинамические характеристики



Схема подключения





№	Подключение	Маркирование	Функция / назначение
PE		PE	Клемма защитного заземления
KL1	1, 2,	N, L	Электропитание 50/60 Гц
KL2	1	NC	Плавающий статусный контакт, размыкание при сбое
KL2	2	COM	Плавающий контакт состояния, переключающий контакт, общее подключение (2 А, макс. 250 В переменного тока, мин. 10 мА, переменный ток1)
KL2	3	NO	Плавающий статусный контакт, на случай отказа
KL3	1	OUT	Аналоговый выход, 0–10 В постоянного тока, макс. 3 мА, БСНН, вывод текущего уровня модуляции двигателя: 1 В соответствует уровню модуляции 10%. 10 В соответствует 100% уровню модуляции.
KL3	2, 8	GND	Опорное заземление для интерфейса управления, SELV
KL3	3, 7	0-10 V	Используйте вход значения датчика управления/тока 0–10 В постоянного тока, полное сопротивление 100 кОм только в качестве альтернативы входу 4–20 мА, SELV
KL3	4	+10 V	Выходное напряжение 10 В постоянного тока (±3%), макс. 10 мА, питание внешних устройств (например, потенциометр), SELV
KL3	5	+20 V	Выходное напряжение 20 В постоянного тока (+25%/-10%), макс. 50 мА, питание внешних устройств (например, датчики), SELV
KL3	6	4-20 mA	Используйте вход значения датчика управления/тока 4–20 мА, полное сопротивление 100 Ом только в качестве альтернативы входу 0–10 В, SELV.
KL3	9, 11	RSB	Интерфейс RS485 для ebmBUS, RSB, SELV
KL3	10, 12	RSA	Интерфейс RS485 для ebmBUS, RSB, SELV
