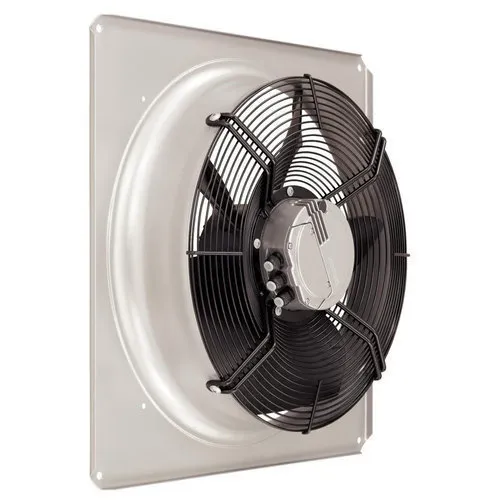

Вентилятор Ebmpapst W3G500-KD59-03 осевой
Вентилятор Ebmpapst W3G500-KD59-03 осевой
Вентилятор Ebmpapst W3G500-KD59-03 осевой
Производитель
Ebmpapst
Описание товара
Осевой вентилятор Ebmpapst W3G500-KD59-03 — типоразмер 500 мм, тип двигателя EC, тип тока: постоянный
Принцип работы
Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.
Области применения
Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.
Расшифровка
Конструкция
- Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
- Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
- Исполнения с решёткой и без решётки; варианты для реверса.
- Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
- Управление: PWM и/или 0–10 В, тахосигнал, Alarm.
Технические характеристики
| Модель | W3G500-KD59-03 |
|---|---|
| Типоразмер [мм] | 500 |
| Уровень шума [dB/A] | - |
| Вес [кг] | 15,5 |
| Сила тока[A] | 2,1 |
| Производительность [м3/ч] | 1,3 |
| Напряжение [В] | 400 |
| Частота вращения [об/мин] | 1770 |
| Степень защиты | - |
| Мощность [кВт] | 1,3 |
Особенности серии W3G
- Сетевые EC 230/380/400 В.
- Высокая энергоэффективность, HyBlade® на крупных Ø.
- Расширенные интерфейсы управления.
Преимущества осевых вентиляторов Ebmpapst
- HyBlade®: композитная лопасть с несущим профилем, снижение шума и рост КПД.
- GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
- Высокая плотность расхода при малой монтажной глубине.
- Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
- Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.
Габаритные и монтажные размеры
Схема подключения
| № | Подключение | Маркирование | Цвет | Функция / назначение |
| 1 | 1,2 | PE | зеленый/желтый | Защитный провод |
| 1 | 3 | L1 | чёрный | Напряжение питания |
| 1 | 4 | L2 | чёрный | Напряжение питания |
| 1 | 5 | L3 | чёрный | Напряжение питания |
| 1 | 6 | NC | белый 1 | Реле состояния, плавающий контакт состояния с нулевым потенциалом, размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс. 2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления |
| 1 | 7 | COM | белый 2 | Реле состояния, плавающий контакт состояния с нулевым потенциалом, размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс. 2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления |
| 2 | 8 | 0-10V | желтый | Аналоговый вход (заданное значение); 0–10 В; Ri = 100 кОм; параметрируемая кривая, БСНН |
| 2 | 10 | RSB | коричневый | Сопряжение RS485 для MODBUS, RSB; БСНН |
| 2 | 11 | RSA | белый | Сопряжение RS485 для MODBUS, RSA; БСНН |
| 2 | 12 | GND | синий | Заземление для интерфейса управления, БСНН |
| 2 | 13 | +V10 | красный | Выход постоянного напряжения 10 В пост. тока, +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН Вход постоянного напряжения 24 В пост. тока для параметрирования через MODBUS без сетевого напряжения |
Характеристики:
| Прочие | ||
| Бренд | Ebmpapst | |
| Вес, кг | 15.5 | |
| Давление, Pa | 300 | |
| Мощность, кВт | 1.3 | |
| Напряжение, В | 400 | |
| Производительность, м3/ч | 1.3 | |
| Сила тока, А | 2.1 | |
| Скорость вращения, об/мин | 1770 | |
| Тип тока | EC | |
| Типоразмер, мм | 500 | |
| Артикул | W3G500-KD59-03 | |
