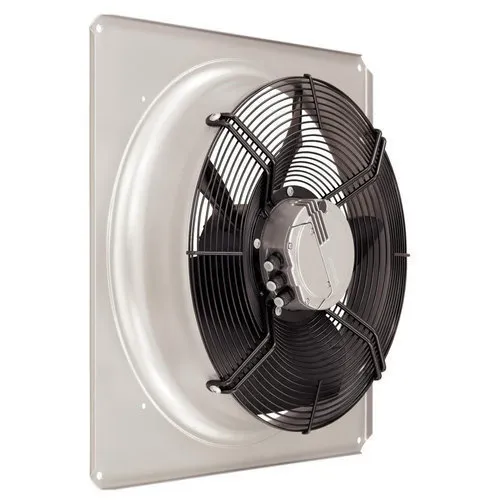

Вентилятор Ebmpapst W3G560-GQ41-01 осевой

В корзине : 0

Производитель

Ebmpapst

Описание товара

Осевой вентилятор Ebmpapst W3G560-GQ41-01 — типоразмер 560 мм, тип двигателя EC, тип тока: постоянный

Принцип работы

Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.

Области применения

Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.

Расшифровка

Конструкция

Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
Исполнения с решёткой и без решётки; варианты для реверса.
Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
Управление: PWM и/или 0–10 В, тахосигнал, Alarm.

Технические характеристики

Модель	W3G560-GQ41-01
Типоразмер [мм]	560
Уровень шума [dB/A]	-
Вес [кг]	21,8
Сила тока[A]	1,5
Производительность [м3/ч]	-
Напряжение [В]	400
Частота вращения [об/мин]	1350
Степень защиты	-
Мощность [кВт]	0,945

Особенности серии W3G

Сетевые EC 230/380/400 В.
Высокая энергоэффективность, HyBlade® на крупных Ø.
Расширенные интерфейсы управления.

Преимущества осевых вентиляторов Ebmpapst

HyBlade®: композитная лопасть с несущим профилем, снижение шума и рост КПД.
GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
Высокая плотность расхода при малой монтажной глубине.
Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.

Габаритные и монтажные размеры

Габариты и монтаж вентилятора W3G560-GQ41-01 Ebmpapst

Схема подключения

№	Подключение	Маркирование	Цвет	Функция / назначение
1	1,2	PE	зеленый/желтый	Защитный провод
1	3, 4, 5	L1, L2, L2	чёрный	Напряжение питания
1	6	COM	белый 1	Реле состояния, плавающий контакт состояния с нулевым потенциалом, размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс. 2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления
1	7	NC	белый 2	Реле состояния, плавающий контакт состояния с нулевым потенциалом, размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс. 2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления
2	8	0-10V	желтый	Аналоговый вход (заданное значение); 0–10 В; Ri = 100 кОм; параметрируемая кривая, БСНН
2	11	+ 10 V	красный	Выходное напряжение 10 В постоянного тока (±3%), макс. 10 мА, питание для внешних устройств (например, потенциометры), SELV
2	12	GND	синий	Заземление для интерфейса управления, БСНН

Характеристики:

Прочие
Бренд	Ebmpapst
Вес, кг	21.8
Давление, Pa	85
Мощность, кВт	0.945
Напряжение, В	400
Сила тока, А	1.5
Скорость вращения, об/мин	1350
Тип тока	EC
Типоразмер, мм	560
Артикул	W3G560-GQ41-01
