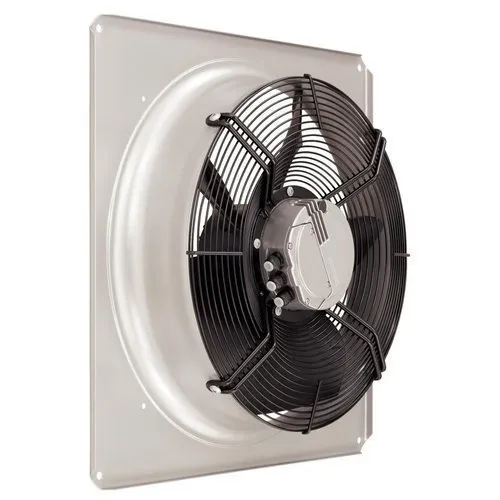

Вентилятор Ebmpapst W3G630-GR85-01 осевой

Вентилятор Ebmpapst W3G630-GR85-01 осевой
В корзине : 0
Вентилятор Ebmpapst W3G630-GR85-01 осевой
Вентилятор Ebmpapst W3G630-GR85-01 осевой
Производитель
Ebmpapst
    Описание товара

    Осевой вентилятор Ebmpapst W3G630-GR85-01 — типоразмер 630 мм, тип двигателя EC, тип тока: постоянный

    Принцип работы

    Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.

    Области применения

    Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.

    Расшифровка

    Расшифровка маркировки и кода центробежного вентилятора Ebmpapst

    Конструкция

    • Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
    • Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
    • Исполнения с решёткой и без решётки; варианты для реверса.
    • Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
    • Управление: PWM и/или 0–10 В, тахосигнал, Alarm.

    Технические характеристики


    Модель W3G630-GR85-01
    Типоразмер [мм] 630
    Уровень шума [dB/A] -
    Вес [кг] 25,4
    Сила тока[A] 1,6
    Производительность [м3/ч] 0,97
    Напряжение [В] 400
    Частота вращения [об/мин] 1140
    Степень защиты -
    Мощность [кВт] 0,97

    Особенности серии W3G

    • Сетевые EC 230/380/400 В.
    • Высокая энергоэффективность, HyBlade® на крупных Ø.
    • Расширенные интерфейсы управления.

    Преимущества осевых вентиляторов Ebmpapst

    • HyBlade®: композитная лопасть с несущим профилем, снижение шума и рост КПД.
    • GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
    • Высокая плотность расхода при малой монтажной глубине.
    • Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
    • Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.

    Габаритные и монтажные размеры

    Габариты и монтаж вентилятора W3G630-GR85-01 Ebmpapst

    Схема подключения

    Схема подключения W3G630-GR85-01 Ebmpapst

    № Подключение Маркирование Цвет Функция / назначение
    1 1,2 PE зеленый/желтый Защитный провод
    1 3, 4, 5 L1, L2, L2 чёрный Напряжение питания
    1 6 COM белый 1 Реле состояния, плавающий контакт состояния с нулевым потенциалом,
    размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.
    2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная
    изоляция относительно интерфейса управления
    1 7 NC белый 2 Реле состояния, плавающий контакт состояния с нулевым потенциалом,
    размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.
    2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная
    изоляция относительно интерфейса управления
    2 8 0-10V желтый Аналоговый вход (заданное значение); 0–10 В; Ri = 100 кОм; параметрируемая
    кривая, БСНН
    2 11 + 10 V красный Выходное напряжение 10 В постоянного тока (±3%), макс. 10 мА, питание для внешних устройств (например, потенциометры), SELV
    2 12 GND синий Заземление для интерфейса управления, БСНН
    Характеристики:
    Прочие
    Бренд Ebmpapst
    Вес, кг 25.4
    Давление, Pa 170
    Мощность, кВт 0.97
    Напряжение, В 400
    Производительность, м3/ч 0.97
    Сила тока, А 1.6
    Скорость вращения, об/мин 1140
    Тип тока EC
    Типоразмер, мм 630
    Артикул W3G630-GR85-01
