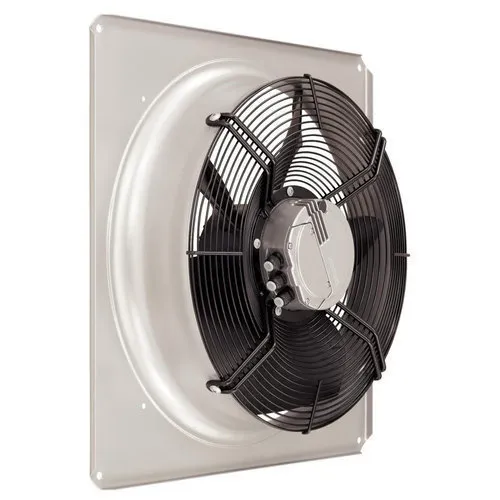

Вентилятор Ebmpapst W3G800-DT21-35 осевой
Вентилятор Ebmpapst W3G800-DT21-35 осевой
Вентилятор Ebmpapst W3G800-DT21-35 осевой
Производитель
Ebmpapst
Описание товара
Осевой вентилятор Ebmpapst W3G800-DT21-35 — типоразмер 800 мм, тип двигателя EC, тип тока: постоянный
Принцип работы
Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.
Области применения
Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.
Расшифровка
Конструкция
- Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
- Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
- Исполнения с решёткой и без решётки; варианты для реверса.
- Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
- Управление: PWM и/или 0–10 В, тахосигнал, Alarm.
Технические характеристики
| Модель | W3G800-DT21-35 |
|---|---|
| Типоразмер [мм] | 800 |
| Уровень шума [dB/A] | - |
| Вес [кг] | 44,4 |
| Сила тока[A] | 2,85 |
| Производительность [м3/ч] | 1,85 |
| Напряжение [В] | 400 |
| Частота вращения [об/мин] | 925 |
| Степень защиты | - |
| Мощность [кВт] | 1,85 |
Особенности серии W3G
- Сетевые EC 230/380/400 В.
- Высокая энергоэффективность, HyBlade® на крупных Ø.
- Расширенные интерфейсы управления.
Преимущества осевых вентиляторов Ebmpapst
- HyBlade®: композитная лопасть с несущим профилем, снижение шума и рост КПД.
- GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
- Высокая плотность расхода при малой монтажной глубине.
- Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
- Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.
Габаритные и монтажные размеры
Аэродинамические характеристики
Схема подключения
| № | Подключение | Маркирование | Функция / назначение |
| PE | PE | Клемма защитного заземления | |
| KL1 | 1, 2, 3 | L1, L2, L3 | Электропитание 50/60 Гц |
| KL2 | 1 | NC | Плавающий статусный контакт, размыкание при сбое |
| KL2 | 2 | COM | Плавающий контакт состояния, переключающий контакт, общее подключение (2 А, макс. 250 В переменного тока, мин. 10 мА, переменный ток1) |
| KL2 | 3 | NO | Плавающий статусный контакт, на случай отказа |
| KL3 | 1 | OUT | Аналоговый выход, 0–10 В постоянного тока, макс. 3 мА, БСНН, вывод текущего уровня модуляции двигателя: 1 В соответствует уровню модуляции 10%. 10 В соответствует 100% уровню модуляции. |
| KL3 | 2, 8 | GND | Опорное заземление для интерфейса управления, SELV |
| KL3 | 3, 7 | 0-10 V | Используйте вход значения датчика управления/тока 0–10 В постоянного тока, полное сопротивление 100 кОм только в качестве альтернативы входу 4–20 мА, SELV |
| KL3 | 4 | +10 V | Выходное напряжение 10 В постоянного тока (±3%), макс. 10 мА, питание внешних устройств (например, потенциометр), SELV |
| KL3 | 5 | +20 V | Выходное напряжение 20 В постоянного тока (+25%/-10%), макс. 50 мА, питание внешних устройств (например, датчики), SELV |
| KL3 | 6 | 4-20 mA | Используйте вход значения датчика управления/тока 4–20 мА, полное сопротивление 100 Ом только в качестве альтернативы входу 0–10 В, SELV. |
| KL3 | 9, 11 | RSB | Интерфейс RS485 для ebmBUS, RSB, SELV |
| KL3 | 10, 12 | RSA | Интерфейс RS485 для ebmBUS, RSB, SELV |
Характеристики:
| Прочие | ||
| Бренд | Ebmpapst | |
| Вес, кг | 44.4 | |
| Давление, Pa | 190 | |
| Мощность, кВт | 1.85 | |
| Напряжение, В | 400 | |
| Производительность, м3/ч | 1.85 | |
| Сила тока, А | 2.85 | |
| Скорость вращения, об/мин | 925 | |
| Тип тока | EC | |
| Типоразмер, мм | 800 | |
| Артикул | W3G800-DT21-35 | |
