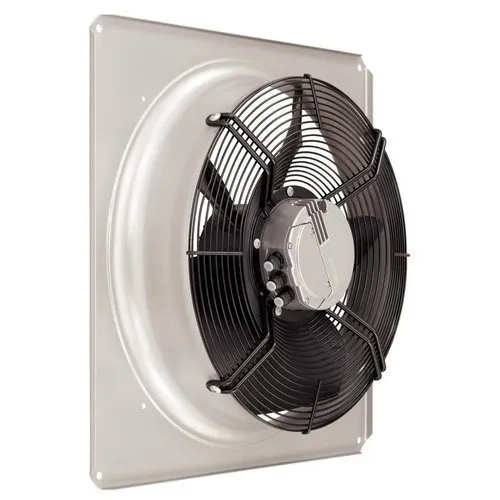

Вентилятор Ebmpapst W3GZ50-FB02-01 осевой
Вентилятор Ebmpapst W3GZ50-FB02-01 осевой
Вентилятор Ebmpapst W3GZ50-FB02-01 осевой
Производитель
Ebmpapst
Описание товара
Осевой вентилятор Ebmpapst W3GZ50-FB02-01 — типоразмер 1250 мм, тип двигателя EC, тип тока: постоянный
Принцип работы
Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.
Области применения
Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.
Расшифровка
Конструкция
- Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
- Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
- Исполнения с решёткой и без решётки; варианты для реверса.
- Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
- Управление: PWM и/или 0–10 В, тахосигнал, Alarm.
Технические характеристики
| Модель | W3GZ50-FB02-01 |
|---|---|
| Типоразмер [мм] | 1250 |
| Уровень шума [dB/A] | - |
| Вес [кг] | 128 |
| Сила тока[A] | 6,5 |
| Производительность [м3/ч] | 4,1 |
| Напряжение [В] | 400 |
| Частота вращения [об/мин] | 645 |
| Степень защиты | - |
| Мощность [кВт] | 4,1 |
Особенности серии W3G
- Сетевые EC 230/380/400 В.
- Высокая энергоэффективность, HyBlade® на крупных Ø.
- Расширенные интерфейсы управления.
Преимущества осевых вентиляторов Ebmpapst
- HyBlade®: композитная лопасть с несущим профилем, снижение шума и рост КПД.
- GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
- Высокая плотность расхода при малой монтажной глубине.
- Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
- Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.
Габаритные и монтажные размеры
Аэродинамические характеристики
Схема подключения
| KL 1 | 1 | L1 | Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц |
| KL 1 | 2 | L2 | Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц |
| KL 1 | 3 | L3 | Сетевое подключение, питающее напряжение 3 фазн. 380-480 В перем.тока; 50/60 Гц |
| PE | PE | Заземляющая клемма, клемма для защитного провода (PE) | |
| KL 2 | 1 | NO | Сигнальное реле, беспотенциальный сигнальный контакт; замыкающий контакт в случае ошибки |
| KL 2 | 2 | COM | Реле состояния; сухой сигнальный контакт статусных сообщений; переключающий контакт, общее подключение; максимально допустимый ток замыкания контактов 250 В перем.тока/ макс. 2 A (AC1)/мин. 10 мA |
| KL 3 | 3 | NC | Сигнальное реле, беспотенциальный сигнальный контакт; размыкающий контакт в случае ошибки |
| KL 3 | 1 | RSA | Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН |
| KL 3 | 2 | RSB | Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН |
| KL 3 | 3/10 | GND | Заземление для интерфейса управления; БСНН |
| KL 3 | 4 | Ain1 U | Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая кривая; использовать только как альтернативу входу Ain1 I; БСНН |
| KL 3 | 5 | +V10 | Выход постоянного напряжения 10 В пост. тока +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН |
| KL 3 | 6 | Ain1 I | Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая кривая; использовать только как альтернативу входу Ain1 U; БСНН |
| KL 3 | 7 | Din1 | Цифровой вход 1: активация электроники, включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост. тока; БСНН |
| KL 3 | 8 | Din2 | Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2. Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост. тока набор параметров 2: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН |
| KL 3 | 9 | Din3 | Цифровой вход 3: функция контроллера встроенного контроллера, в соответствии с настройкой EEPROM, функция контроллера встроенного контроллера обычно/инверсно выбирается для каждой шины или для каждого цифрового входа. нормальный: открытый контакт или приложенное напряжение 5–50 В постоянного тока инверсный: перемычка на землю или приложенное напряжение <1 В постоянного тока; БСНН |
| KL 3 | 11 | Ain2 U | Аналоговый вход 2, фактическое значение: 0–10 В, Ri = 100 кОм, параметризуемая кривая, может использоваться только в качестве альтернативы входу Айн2; БСНН |
| KL 3 | 12 | + 20 V | Выход фиксированного напряжения 20 В постоянного тока, +20 В +25/-10 %, макс. 50 мА, защита от короткого замыкания, источник питания для внешнего устройства (например, датчики); БСНН |
| KL 3 | 13 | Ain2 I | Аналоговый вход 2, фактическое значение: 4–20 мА, Ri = 100 Ом, параметризуемая кривая, используется только в качестве альтернативы вход Ain2 U; БСНН |
| KL 3 | 14 | Aout | Аналоговый выход 0–10 В постоянного тока, макс. 5 мА, вывод текущего коэффициента управления уровнем двигателя/скорости двигателя параметризуемая кривая; БСНН |
Характеристики:
| Прочие | ||
| Бренд | Ebmpapst | |
| Вес, кг | 128 | |
| Давление, Pa | 180 | |
| Мощность, кВт | 4.1 | |
| Напряжение, В | 400 | |
| Производительность, м3/ч | 4.1 | |
| Сила тока, А | 6.5 | |
| Скорость вращения, об/мин | 645 | |
| Тип тока | EC | |
| Типоразмер, мм | 1250 | |
| Артикул | W3GZ50-FB02-01 | |
