Машинные рамы ZAframe

От проектов модернизации до решений для новых зданий

Решения для машинных рам ZIEHL-ABEGG охватывают широкий спектр различных областей применения. Машинные рамы разработаны таким образом, что позволяют использовать существующие потолочные проемы в проектах модернизации благодаря переменной регулировке расстояния между канатами. Машинные рамы, специально разработанные для приводов ZIEHL-ABEGG, дополняют комплект приводов.

Продукты:

• ZAframe MS8000B
• ZAframe MH6000B
• ZAframe MS4000
• ZAframe MH4000
• ZAframe MF6000
• ZAframe MF2800 + MF4000
• ZAframe MK2850B

Описание продукта:

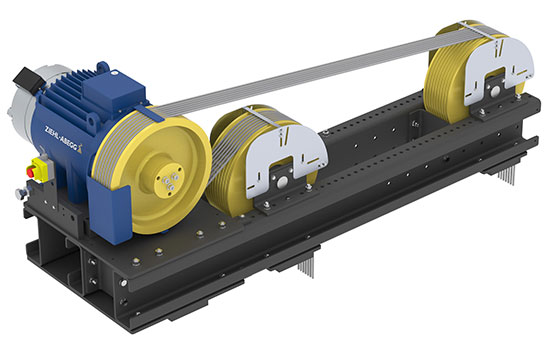

Машинные рамы, специально разработанные для лифтов ZIEHL-ABEGG. Доступны различные конструкции машинных рам, которые удовлетворяют различным требованиям клиентов: рама с S-образной намоткой, приподнятая рама для стальных канатов, специальные версии для канатов с пластиковой оболочкой и плоская рама. В комплект поставки входит виброизоляция, обеспечивающая низковибрационную и плавную работу.

Технические характеристики машинных рам:

• MS8000B
  Рама с S-образной намоткой для лифтов ZAtop SM250.45B – SM250.80D
  Максимальная статическая нагрузка: 6000 кг – 8050 кг
  Регулировка расстояния между канатами: 480 мм – 1440 мм с шагом 40 мм

• MH6000B
  Приподнятая рама для лифтов ZAtop SM210.70B – SM250.80D
  Максимальная статическая нагрузка: 4485 кг – 6000 кг
  Регулировка расстояния между канатами: 540 мм – 1320 мм с шагом 40 мм

• MS4000
  Рама с S-образной намоткой для лифтов ZAtop SM200.15D – SM200.45E
  Максимальная статическая нагрузка: 4000 кг
  Регулировка расстояния между канатами: 400 мм – 1200 мм с шагом 40 мм

• MH4000
  Приподнятая рама для лифтов SM200.15D – SM200.45E
  Максимальная статическая нагрузка: 4000 кг
  Регулировка расстояния между канатами: 420 мм – 1280 мм с шагом 40 мм

• MF6000
  Плоская рама для лифтов SM250.60B – SM250.80D
  Максимальная статическая нагрузка: 6100 кг
  Регулировка расстояния между канатами: выше диаметра тяговых шкивов

• MF2800 + MF4000
  Плоская рама для лифтов SM190.15 – SM200.45E
  Максимальная статическая нагрузка: 2850 кг – 4000 кг
  Регулировка расстояния между канатами: выше диаметра шкивов

• MK2850B
  Рама для использования канатов с пластиковой оболочкой для лифтов SM132.21/BS – SM200.30D
  Максимальная статическая нагрузка: 2850 кг
  Регулировка расстояния между канатами: 420 мм – 1200 мм с шагом 40 мм
