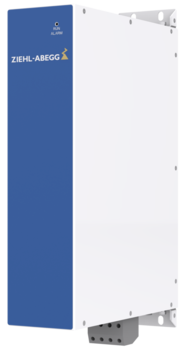

Активный гармонический фильтр ZIEHL-ABEGG Z-D-15E-060 - Z-D-15E-060

Активный фильтр гармоник для снижения гармонических искажений нелинейных нагрузок

Описание

Активный фильтр гармоник предназначен для снижения гармонических искажений, вызванных нелинейными нагрузками. В основе устройства лежит инновационная технология на основе карбида кремния (SiC) и диоды Шоттки, которые в сочетании с непрерывно оптимизируемым алгоритмом обеспечивают высокую степень подавления гармоник.

Фильтр обычно снижает общий коэффициент гармонических искажений тока (THDi) с 35% до менее 5% для диапазона мощности вентиляторов от 8 до 30 кВт. Возможны и другие диапазоны мощности по запросу.

Технические характеристики

• Номинальное напряжение: 3~ 380...480 В, 50/60 Гц
• Номинальный ток: 15 А
• Номинальная температура: 40 °C
• Максимальная температура окружающей среды: от -10 °C до 50 °C
• Типичная максимальная мощность фильтра: 30 кВт (при компенсации THDi 35% с целью достижения 5%)
• Потери мощности: 207 Вт
• КПД системы: 99,3% (при типичной максимальной мощности)
• Вес: 10,0 кг
• Связь: Modbus RS485, программное обеспечение для конфигурации
