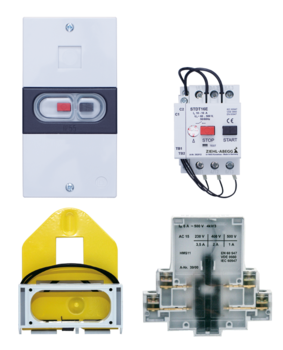

ZIEHL-ABEGG Блок защиты двигателей со встроенной защитой питающей линии S-DT16E - S-DT16E
Технические характеристики:
| Число фаз | 3~ |
| Номин. ток сетевого предохранителя | 16 А |
| Тип | S-DT16E |
| Ширина | 83 мм |
| Длина | 54 мм |
| Вес | 0.35 |
| Высота | 80 мм |
| Частота | 50, 60 Гц |
| Артикул | 382028 |
| Номинальный ток | 16 А |
| Номинальное напряжение | 500 В |
| Макс. ток сетевого предохранителя | 80 А |
| Класс защиты | IP20 |
| Максимальное тепловыделение | 8 Вт |
| Максимальная температура окружающей среды | 55 °C |
Полная защита двигателя
Полная защита двигателя осуществляется путем подключения встроенного в двигатель термостата к блоку защиты двигателя. Большинство внешних роторных двигателей ZIEHL-ABEGG оснащены термостатами (TB) в обмотке.
Принцип работы термостата
Термостаты открываются при высоких температурах обмотки, что позволяет осуществлять прямое наблюдение за температурой двигателя и обеспечивает непосредственную защиту двигателя.
Действие блока защиты двигателя
При открытии термостата срабатывает блок защиты двигателя, который необходимо вручную сбросить. Это делается для предотвращения нежелательного повторного подключения после охлаждения двигателя.
Дополнительные функции блока защиты двигателя 3~ S-DT
Блоки защиты двигателя 3~ S-DT имеют встроенный триггер перегрузки. Это означает, что устройство действует как предохранитель и может использоваться для "распределения тока". Регулируемый триггер перегрузки защищает кабель, ведущий к подключенным двигателям. Двойные клеммы, расположенные на входной и выходной сторонах блока защиты двигателя, упрощают подключение нескольких двигателей или вентиляторов на выходной стороне мощного контроллера.
