Центробежный вентилятор D1G133-AB29-52 Ebmpapst

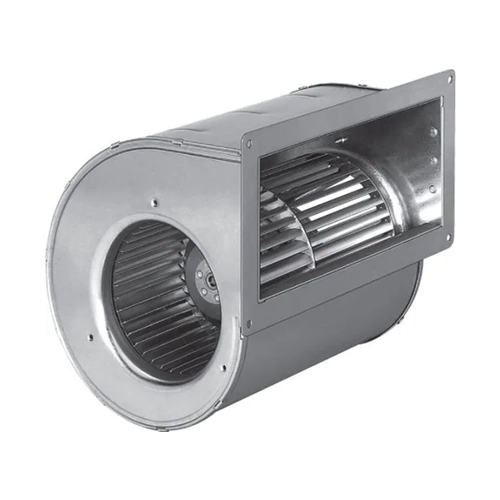

Центробежный вентилятор Ebmpapst D1G133-AB29-52 — типоразмер 133 мм, двигатель EC, ток — постоянный, скорость 1780 об/мин, двустороннее всасывание.

Принцип работы

Воздух входит через входной патрубок. Крыльчатка с лопатками загнутыми назад захватывает поток; при вращении двигатель EC придаёт ему скорость. Центробежные силы отбрасывают воздух к периферии, где в спиральном кожухе скорость преобразуется в давление — формируется радиальный напор. Двустороннее всасывание влияет на расход и шум. Регулировка оборотов (PWM/0–10 В) смещает рабочую точку по характеристике без заметной просадки КПД у EC-двигателей.

Области применения

Приточно-вытяжные установки, кондиционеры и рекуператоры, шкафы управления и серверные стойки, холодильное/тепловое оборудование, локальная вентиляция, воздуховоды и агрегаты ОВиК.

Расшифровка

Конструкция

• Корпуса: спиральный («улитка») из оцинкованной стали; безкорпусный/вставной модуль для монтажа в кожух; компактные блок-вентиляторы в раме.
• Крыльчатки: лопатки, загнутые назад (высокий КПД, ниже шум) или вперёд (высокое давление при компактном размере); материалы — сталь, пластик/композит; динамическая балансировка.
• Двигатель: AC или EC (Энергосберегающий, с электронным коммутатором), шарикоподшипники, класс изоляции и IP — по модели.
• Управление и сигналы: PWM (ШИМ) и/или 0–10 В; тахосигнал; Alarm — по модели.
• Подключение: клеммная коробка/кабель, входной фланец и направляющий аппарат — по исполнению.

Технические характеристики

Особенности серии D1G (EC, двустороннее всасывание)

• «Улитка», колесо с лопатками, загнутыми вперёд.
• Питание 24/48 В DC, управление 0–10 В/ШИМ, встроенная защита.
• Высокая производительность при компактных размерах, низкий шум.

Преимущества радиальных вентиляторов Ebmpapst

• Энергосберегающий EC-двигатель: высокий КПД, меньше потребление при частичной нагрузке.
• Давление и стабильность расхода на сопротивлении сети благодаря радиальной схеме.
• Широкая линейка типоразмеров и напряжений: легко подобрать под задачу.
• Гибкое управление: PWM (ШИМ)/0–10 В, точная регулировка и мониторинг.
• Низкий уровень шума при правильном подборе крыльчатки и корпуса.
• Надёжность: ресурс шарикоподшипников, термозащита, IP — по модели.
• Компактность и удобство монтажа: рама, фланцы, стандартные посадочные размеры.
• Совместимость: для вентиляционных установок, стоек ИТ, холодильных и тепловых машин.
