Центробежный вентилятор G1G120-AB67-02 Ebmpapst

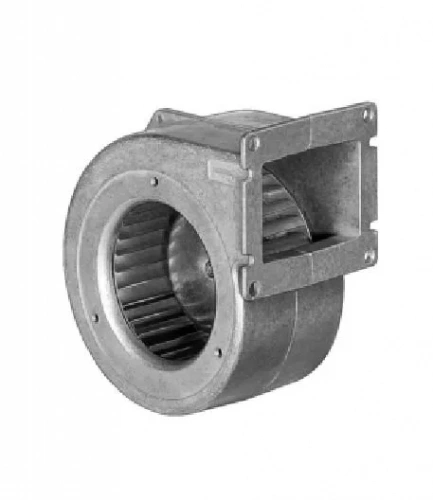

Центробежный вентилятор Ebmpapst G1G120-AB67-02 — типоразмер 120 мм, двигатель EC, ток — постоянный, скорость 2200 об/мин, одностороннее всасывание.

Принцип работы

Воздух входит через входной патрубок. Крыльчатка с лопатками загнутыми вперёд захватывает поток; при вращении двигатель EC придаёт ему скорость. Центробежные силы отбрасывают воздух к периферии, где в спиральном кожухе скорость преобразуется в давление — формируется радиальный напор. Одностороннее всасывание влияет на расход и шум. Регулировка оборотов (PWM/0–10 В) смещает рабочую точку по характеристике без заметной просадки КПД у EC-двигателей.

Области применения

Приточно-вытяжные установки, кондиционеры и рекуператоры, шкафы управления и серверные стойки, холодильное/тепловое оборудование, локальная вентиляция, воздуховоды и агрегаты ОВиК.

Расшифровка

Конструкция

• Корпуса: спиральный («улитка») из оцинкованной стали; безкорпусный/вставной модуль для монтажа в кожух; компактные блок-вентиляторы в раме.
• Крыльчатки: лопатки, загнутые назад (высокий КПД, ниже шум) или вперёд (высокое давление при компактном размере); материалы — сталь, пластик/композит; динамическая балансировка.
• Двигатель: AC или EC (Энергосберегающий, с электронным коммутатором), шарикоподшипники, класс изоляции и IP — по модели.
• Управление и сигналы: PWM (ШИМ) и/или 0–10 В; тахосигнал; Alarm — по модели.
• Подключение: клеммная коробка/кабель, входной фланец и направляющий аппарат — по исполнению.

Технические характеристики

Аэродинамические характеристики

Схема подключения

№	Подключение	Маркирование	Цвет	Функция / назначение
1	1	Un +24 VDC	красный	Электропитание 24 VDC, пульсации 3,5 %
1	2	0-10 VDC	желтый	Управляющий вход Re > 100 кОм
1	3	Tach	белый	Выходной сигнал контроля частоты вращения, 2 импульса/оборот, Isink макс. = 10 мА
1	4	GND	синий	Общий вывод
