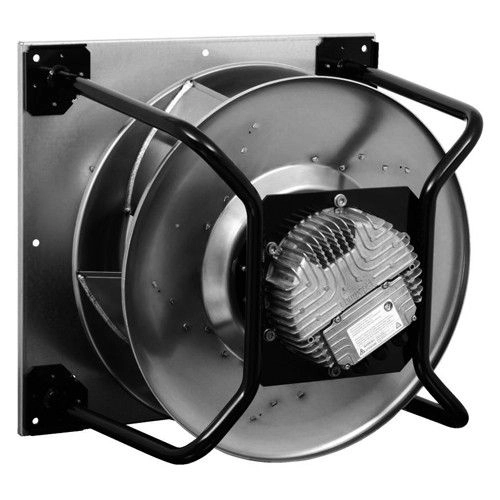

Центробежный вентилятор K3G500-AQ33-01 Ebmpapst

Центробежный вентилятор K3G500-AQ33-01 Ebmpapst
В корзине : 0
Центробежный вентилятор K3G500-AQ33-01 Ebmpapst
Центробежный вентилятор K3G500-AQ33-01 Ebmpapst
Производитель
Ebmpapst
    Описание товара

    Центробежный вентилятор Ebmpapst K3G500-AQ33-01 — типоразмер 500 мм, двигатель EC, ток — постоянный, скорость 2200 об/мин, одностороннее всасывание.

    Принцип работы

    Воздух входит через входной патрубок. Крыльчатка с лопатками загнутыми назад захватывает поток; при вращении двигатель EC придаёт ему скорость. Центробежные силы отбрасывают воздух к периферии, где в спиральном кожухе скорость преобразуется в давление — формируется радиальный напор. Одностороннее всасывание влияет на расход и шум. Регулировка оборотов (PWM/0–10 В) смещает рабочую точку по характеристике без заметной просадки КПД у EC-двигателей.

    Области применения

    Приточно-вытяжные установки, кондиционеры и рекуператоры, шкафы управления и серверные стойки, холодильное/тепловое оборудование, локальная вентиляция, воздуховоды и агрегаты ОВиК.

    Расшифровка

    Расшифровка маркировки и кода центробежного вентилятора Ebmpapst

    Конструкция

    • Корпуса: спиральный («улитка») из оцинкованной стали; безкорпусный/вставной модуль для монтажа в кожух; компактные блок-вентиляторы в раме.
    • Крыльчатки: лопатки, загнутые назад (высокий КПД, ниже шум) или вперёд (высокое давление при компактном размере); материалы — сталь, пластик/композит; динамическая балансировка.
    • Двигатель: AC или EC (Энергосберегающий, с электронным коммутатором), шарикоподшипники, класс изоляции и IP — по модели.
    • Управление и сигналы: PWM (ШИМ) и/или 0–10 В; тахосигнал; Alarm — по модели.
    • Подключение: клеммная коробка/кабель, входной фланец и направляющий аппарат — по исполнению.

    Технические характеристики


    Типоразмер [мм] 500
    Уровень шума [dB/A] -
    Вес [кг] 56
    Сила тока [A] -
    Производительность [м3/ч] 9955
    Напряжение [В] 400
    Частота вращения [об/мин] 2200
    Степень защиты -
    Мощность [кВт] 5,5
    Давление [Pa] 1223

    Особенности серии K3G (EC, RadiPac/plug-fan)

    • Узел «двигатель+колесо+входной раструб», без улитки.
    • Назад загнутые лопатки, максимальный КПД и низкий шум.
    • Готов к установке в приточно-вытяжные агрегаты и ЦКУ.

    Преимущества радиальных вентиляторов Ebmpapst

    • Энергосберегающий EC-двигатель: высокий КПД, меньше потребление при частичной нагрузке.
    • Давление и стабильность расхода на сопротивлении сети благодаря радиальной схеме.
    • Широкая линейка типоразмеров и напряжений: легко подобрать под задачу.
    • Гибкое управление: PWM (ШИМ)/0–10 В, точная регулировка и мониторинг.
    • Низкий уровень шума при правильном подборе крыльчатки и корпуса.
    • Надёжность: ресурс шарикоподшипников, термозащита, IP — по модели.
    • Компактность и удобство монтажа: рама, фланцы, стандартные посадочные размеры.
    • Совместимость: для вентиляционных установок, стоек ИТ, холодильных и тепловых машин.

    Габаритные и монтажные размеры

    Габариты и монтаж вентилятора K3G500-AQ33-01 Ебмпапст

    Аэродинамические характеристики

    Характеристики Q–pfa и η вентилятора K3G500-AQ33-01 Ебмпапст

    Схема подключения

    Схема подключения K3G500-AQ33-01 Ебмпапст

    №ПодключениеМаркированиеФункция / назначение
    KL 1 1 L1 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
    KL 1 2 L2 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
    KL 1 3 L3 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В перем.тока; 50/60 Гц
    PE PE Заземляющая клемма, клемма для защитного провода (PE)
    KL 2 1 NO Сигнальное реле, беспотенциальный сигнальный контакт; замыкающий контакт в случае
    ошибки
    KL 2 2 COM Реле состояния; сухой сигнальный контакт статусных сообщений; переключающий контакт,
    общее подключение; максимально допустимый ток замыкания контактов 250 В перем.тока/
    макс. 2 A (AC1)/мин. 10 мA
    KL 3 3 NC Сигнальное реле, беспотенциальный сигнальный контакт; размыкающий контакт в случае
    ошибки
    KL 3 1 RSA Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
    KL 3 2 RSB Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
    KL 3 3/10 GND Заземление для интерфейса управления; БСНН
    KL 3 4 Ain1 U Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая кривая;
    использовать только как альтернативу входу Ain1 I; БСНН
    KL 3 5 +V10 Выход постоянного напряжения 10 В пост. тока +10 В +/-3 %, макс. 10 мА, с постоянной
    защитой от коротких замыканий, напряжение питания для внешних устройств (например,
    потенциометра); БСНН
    KL 3 6 Ain1 I Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая кривая;
    использовать только как альтернативу входу Ain1 U; БСНН
    KL 3 7 Din1 Цифровой вход 1: активация электроники,
    включение: открытый контакт или приложенное напряжение 5–50 В пост. тока
    блокировка: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В
    пост. тока
    функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост. тока;
    БСНН
    KL 3 8 Din2 Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM
    действительный или используемый набор параметров можно выбирать либо по шине, либо
    через цифровой вход DIN2.
    Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост. тока
    набор параметров 2: Токопроводящий мост к заземляющей шине или приложенное
    напряжение < 1 В пост. тока; БСНН
    Характеристики:
    Прочие
    Бренд Ebmpapst
    Вес, кг 56
    Давление, Pa 1223
    Макс. Производительность, м3/ч 9955
    Мощность, кВт 5.5
    Напряжение, В 400
    Серия K3G
    Скорость вращения, об/мин 2200
    Тип тока EC
    Типоразмер, мм 500
    Артикул K3G500-AQ33-01
