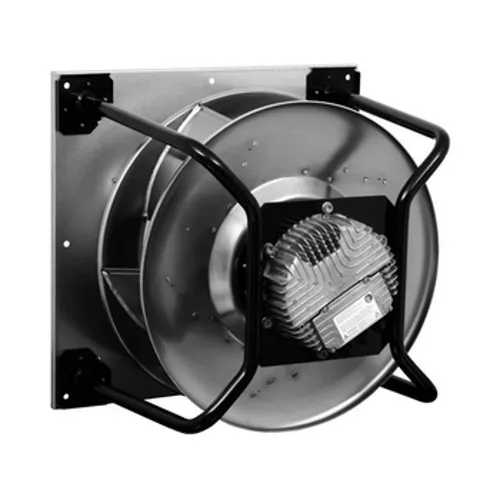

Центробежный вентилятор K3G560-AQ04-01 Ebmpapst

Центробежный вентилятор Ebmpapst K3G560-AQ04-01 — типоразмер 560 мм, двигатель EC, ток — постоянный, скорость 1750 об/мин, двустороннее всасывание.

Принцип работы

Воздух входит через входной патрубок. Крыльчатка с лопатками загнутыми вперёд захватывает поток; при вращении двигатель EC придаёт ему скорость. Центробежные силы отбрасывают воздух к периферии, где в спиральном кожухе скорость преобразуется в давление — формируется радиальный напор. Двустороннее всасывание влияет на расход и шум. Регулировка оборотов (PWM/0–10 В) смещает рабочую точку по характеристике без заметной просадки КПД у EC-двигателей.

Области применения

Приточно-вытяжные установки, кондиционеры и рекуператоры, шкафы управления и серверные стойки, холодильное/тепловое оборудование, локальная вентиляция, воздуховоды и агрегаты ОВиК.

Расшифровка

Конструкция

• Корпуса: спиральный («улитка») из оцинкованной стали; безкорпусный/вставной модуль для монтажа в кожух; компактные блок-вентиляторы в раме.
• Крыльчатки: лопатки, загнутые назад (высокий КПД, ниже шум) или вперёд (высокое давление при компактном размере); материалы — сталь, пластик/композит; динамическая балансировка.
• Двигатель: AC или EC (Энергосберегающий, с электронным коммутатором), шарикоподшипники, класс изоляции и IP — по модели.
• Управление и сигналы: PWM (ШИМ) и/или 0–10 В; тахосигнал; Alarm — по модели.
• Подключение: клеммная коробка/кабель, входной фланец и направляющий аппарат — по исполнению.

Технические характеристики

Аэродинамические характеристики

Схема подключения

KL 1	1	L1	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
KL 1	2	L2	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
KL 1	3	L3	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В перем.тока; 50/60 Гц
PE		PE	Заземляющая клемма, клемма для защитного провода (PE)
KL 2	1	NO	Сигнальное реле, беспотенциальный сигнальный контакт; замыкающий контакт в случае ошибки
KL 2	2	COM	Реле состояния; сухой сигнальный контакт статусных сообщений; переключающий контакт, общее подключение; максимально допустимый ток замыкания контактов 250 В перем.тока/ макс. 2 A (AC1)/мин. 10 мA
KL 3	3	NC	Сигнальное реле, беспотенциальный сигнальный контакт; размыкающий контакт в случае ошибки
KL 3	1	RSA	Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL 3	2	RSB	Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL 3	3/10	GND	Заземление для интерфейса управления; БСНН
KL 3	4	Ain1 U	Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая кривая; использовать только как альтернативу входу Ain1 I; БСНН
KL 3	5	+V10	Выход постоянного напряжения 10 В пост. тока +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL 3	6	Ain1 I	Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая кривая; использовать только как альтернативу входу Ain1 U; БСНН
KL 3	7	Din1	Цифровой вход 1: активация электроники, включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост. тока; БСНН
KL 3	8	Din2	Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2. Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост. тока набор параметров 2: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL 3	9	Din3	Цифровой вход 3: функция контроллера встроенного контроллера, в соответствии с настройкой EEPROM, функция контроллера встроенного контроллера обычно/инверсно выбирается для каждой шины или для каждого цифрового входа. нормальный: открытый контакт или приложенное напряжение 5–50 В постоянного тока инверсный: перемычка на землю или приложенное напряжение <1 В постоянного тока; БСНН
KL 3	11	Ain2 U	Аналоговый вход 2, фактическое значение: 0–10 В, Ri = 100 кОм, параметризуемая кривая, может использоваться только в качестве альтернативы входу Айн2; БСНН
KL 3	12	+ 20 V	Выход фиксированного напряжения 20 В постоянного тока, +20 В +25/-10 %, макс. 50 мА, защита от короткого замыкания, источник питания для внешнего устройства (например, датчики); БСНН
KL 3	13	Ain2 I	Аналоговый вход 2, фактическое значение: 4–20 мА, Ri = 100 Ом, параметризуемая кривая, используется только в качестве альтернативы вход Ain2 U; БСНН
KL 3	14	Aout	Аналоговый выход 0–10 В постоянного тока, макс. 5 мА, вывод текущего коэффициента управления уровнем двигателя/скорости двигателя параметризуемая кривая; БСНН
