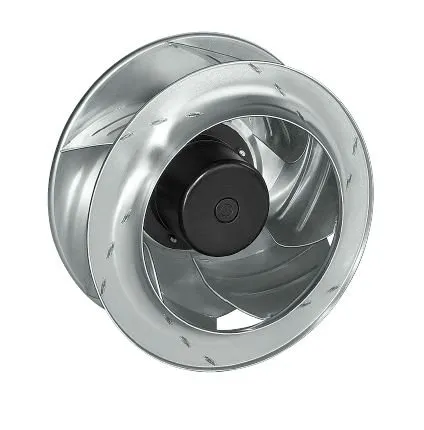

Центробежный вентилятор R3G310-AJ38-61 Ebmpapst

Центробежный вентилятор Ebmpapst R3G310-AJ38-61 — типоразмер 310 мм, двигатель EC, ток — постоянный, скорость 2340 об/мин, одностороннее всасывание.

Принцип работы

Воздух входит через входной патрубок. Крыльчатка с лопатками загнутыми вперёд захватывает поток; при вращении двигатель EC придаёт ему скорость. Центробежные силы отбрасывают воздух к периферии, где в спиральном кожухе скорость преобразуется в давление — формируется радиальный напор. Одностороннее всасывание влияет на расход и шум. Регулировка оборотов (PWM/0–10 В) смещает рабочую точку по характеристике без заметной просадки КПД у EC-двигателей.

Области применения

Приточно-вытяжные установки, кондиционеры и рекуператоры, шкафы управления и серверные стойки, холодильное/тепловое оборудование, локальная вентиляция, воздуховоды и агрегаты ОВиК.

Расшифровка

Конструкция

• Корпуса: спиральный («улитка») из оцинкованной стали; безкорпусный/вставной модуль для монтажа в кожух; компактные блок-вентиляторы в раме.
• Крыльчатки: лопатки, загнутые назад (высокий КПД, ниже шум) или вперёд (высокое давление при компактном размере); материалы — сталь, пластик/композит; динамическая балансировка.
• Двигатель: AC или EC (Энергосберегающий, с электронным коммутатором), шарикоподшипники, класс изоляции и IP — по модели.
• Управление и сигналы: PWM (ШИМ) и/или 0–10 В; тахосигнал; Alarm — по модели.
• Подключение: клеммная коробка/кабель, входной фланец и направляющий аппарат — по исполнению.

Технические характеристики

Аэродинамические характеристики

Схема подключения

№	Подключение	Маркирование	Функция / назначение
10	1	L	Напряжение питания, фаза, 50/60 Гц
10	2	N	Напряжение питания, нулевой провод, 50/60 Гц
10	3	PE	Защитный провод
11	1	RSA	Интерфейс RS485 для ebmBUS, RSA, БСНН
11	2	RSB	Интерфейс RS485 для ebmBUS, RSB, БСНН
11	3	LED +	Выход напряжения 15 В (+15/–10 %), макс. 30 мА, напряжение питания для внешних устройств (например, индикаторов состояния светодиода), БСНН
11	4	LED -	Заземление для интерфейса управления, БСНН
