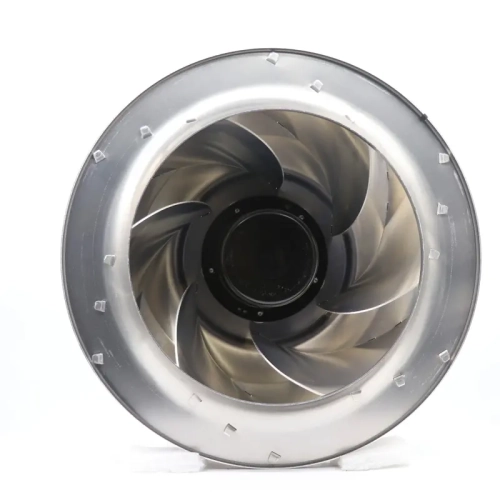

Центробежный вентилятор R3G400-RJ75-01 Ebmpapst

Центробежный вентилятор R3G400-RJ75-01 Ebmpapst
В корзине : 0
Центробежный вентилятор R3G400-RJ75-01 Ebmpapst
Центробежный вентилятор R3G400-RJ75-01 Ebmpapst
Производитель
Ebmpapst
    Описание товара

    Центробежный вентилятор Ebmpapst R3G400-RJ75-01 — типоразмер 400 мм, двигатель AC, ток — переменный, скорость 2060 об/мин, одностороннее всасывание.

    Принцип работы

    Воздух входит через входной патрубок. Крыльчатка с лопатками загнутыми назад захватывает поток; при вращении двигатель AC придаёт ему скорость. Центробежные силы отбрасывают воздух к периферии, где в спиральном кожухе скорость преобразуется в давление — формируется радиальный напор. Одностороннее всасывание влияет на расход и шум. Регулировка оборотов (PWM/0–10 В) смещает рабочую точку по характеристике без заметной просадки КПД у EC-двигателей.

    Области применения

    Приточно-вытяжные установки, кондиционеры и рекуператоры, шкафы управления и серверные стойки, холодильное/тепловое оборудование, локальная вентиляция, воздуховоды и агрегаты ОВиК.

    Расшифровка

    Расшифровка маркировки и кода центробежного вентилятора Ebmpapst

    Конструкция

    • Корпуса: спиральный («улитка») из оцинкованной стали; безкорпусный/вставной модуль для монтажа в кожух; компактные блок-вентиляторы в раме.
    • Крыльчатки: лопатки, загнутые назад (высокий КПД, ниже шум) или вперёд (высокое давление при компактном размере); материалы — сталь, пластик/композит; динамическая балансировка.
    • Двигатель: AC или EC (Энергосберегающий, с электронным коммутатором), шарикоподшипники, класс изоляции и IP — по модели.
    • Управление и сигналы: PWM (ШИМ) и/или 0–10 В; тахосигнал; Alarm — по модели.
    • Подключение: клеммная коробка/кабель, входной фланец и направляющий аппарат — по исполнению.

    Технические характеристики


    Типоразмер [мм] 400
    Уровень шума [dB/A] -
    Вес [кг] 16,5
    Сила тока [A] 2,1
    Производительность [м3/ч] 4090
    Напряжение [В] 230
    Частота вращения [об/мин] 2060
    Степень защиты IP 55
    Мощность [кВт] 1,32
    Давление [Pa] -

    Особенности серии R3G (EC, RadiCal/plug-fan)

    • Назад загнутые крыльчатки для бескорпусной установки.
    • Энергоэффективные EC-двигатели, точная модуляция.
    • Низкий шум, быстрый монтаж в раме/улитке.

    Преимущества радиальных вентиляторов Ebmpapst

    • Энергосберегающий EC-двигатель: высокий КПД, меньше потребление при частичной нагрузке.
    • Давление и стабильность расхода на сопротивлении сети благодаря радиальной схеме.
    • Широкая линейка типоразмеров и напряжений: легко подобрать под задачу.
    • Гибкое управление: PWM (ШИМ)/0–10 В, точная регулировка и мониторинг.
    • Низкий уровень шума при правильном подборе крыльчатки и корпуса.
    • Надёжность: ресурс шарикоподшипников, термозащита, IP — по модели.
    • Компактность и удобство монтажа: рама, фланцы, стандартные посадочные размеры.
    • Совместимость: для вентиляционных установок, стоек ИТ, холодильных и тепловых машин.

    Габаритные и монтажные размеры

    Габариты и монтаж вентилятора R3G400-RJ75-01 Ебмпапст

    Аэродинамические характеристики

    Характеристики Q–pfa и η вентилятора R3G400-RJ75-01 Ебмпапст

    Схема подключения

    Схема подключения R3G400-RJ75-01 Ебмпапст

    № Подключение Маркирование Цвет Функция / назначение
    1 1,2 PE зеленый/желтый Защитный провод
    1 3 L1 чёрный Напряжение питания
    1 4 L2 чёрный Напряжение питания
    1 5 L3 чёрный Напряжение питания
    1 6 NC белый 1 Реле состояния, плавающий контакт состояния с нулевым потенциалом,
    размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.
    2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная
    изоляция относительно интерфейса управления
    1 7 COM белый 2 Реле состояния, плавающий контакт состояния с нулевым потенциалом,
    размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.
    2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная
    изоляция относительно интерфейса управления
    2 8 0-10V желтый Аналоговый вход (заданное значение); 0–10 В; Ri = 100 кОм; параметрируемая
    кривая, БСНН
    2 10 RSB коричневый Сопряжение RS485 для MODBUS, RSB; БСНН
    2 11 RSA белый Сопряжение RS485 для MODBUS, RSA; БСНН
    2 12 GND синий Заземление для интерфейса управления, БСНН
    2 13 +V10 красный Выход постоянного напряжения 10 В пост. тока, +10 В +/-3 %, макс. 10 мА, с
    постоянной защитой от коротких замыканий, напряжение питания для внешних
    устройств (например, потенциометра); БСНН
    Вход постоянного напряжения 24 В пост. тока для параметрирования через
    MODBUS без сетевого напряжения
    Характеристики:
    Прочие
    Бренд Ebmpapst
    Вес, кг 16.5
    Макс. Производительность, м3/ч 4090
    Мощность, кВт 1.32
    Напряжение, В 230
    Серия R3G
    Сила тока, А 2.1
    Скорость вращения, об/мин 2060
    Степень защиты IP 55
    Тип тока AC
    Типоразмер, мм 400
    Артикул R3G400-RJ75-01
