Вентиляторы Ziehl-Abegg Atex 2G/3G и 2D/3D

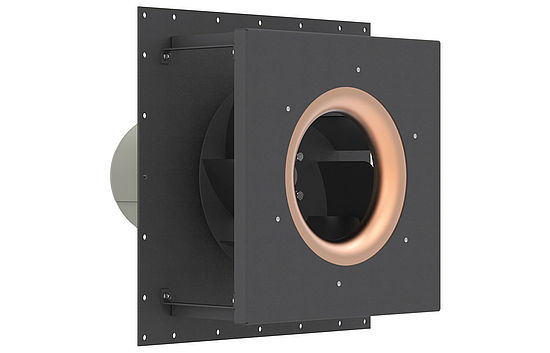

Вентиляторы Atex 2G/3G и 2D/3D — взрывозащищённые вентиляторы процессной вентиляции ZIEHL-ABEGG, выполненные в исполнениях для установки в корпус и для встраивания (housing/built-in version). Вентиляторы изготовлены из покрытой листовой стали или нержавеющей стали, многократно сертифицированы и проверяются на испытательных стендах, которые относятся к числу самых современных в мире.
Оборудование изготовлено в соответствии с директивой ATEX 2014/34/EU и испытано для применения в зонах 1 и 2, а также 21 и 22. Применяется в системах кондиционирования воздуха, окрасочных камерах, химической технологии и во многих других системах приточной и вытяжной вентиляции — там, где требуется максимальная надёжность и безопасность.
Технические характеристики:
| Оборудование | Группа II, категория 2 или 3 |
| Вид потенциально взрывоопасной атмосферы | Г (газы) и D (пыли), без гибридных смесей |
| Взрывозащита вентилятора | тип c (конструктивная безопасность) |
| Взрывозащита двигателя | de, e, nA, tD, de/tD, nA/tD |
| Группы взрывозащиты газов | IIA, IIB и водород (IIC) |
| Классы температур | T1, T2, T3, T4 |
| Зоны применения | 1, 2 (газ), 21, 22 (пыль) |
| Макс. температура поверхности при пыли | T125 °C |
| Температура всасываемого воздуха | от −20 °C до +60 °C |
| Рабочая температура окружающей среды | от −20 °C до +40 °C (до +60 °C по запросу) |
| Высота установки | до 1000 м над уровнем моря (выше — по запросу) |
| Материал | покрытая листовая сталь или нержавеющая сталь |
| Серии | PR-T, PRdry (встраиваемые и центробежные вентиляторы) |
Применение:
Промышленность нефтехимии и нефтепереработки; промышленное и заводское оборудование и производственные системы; системы кондиционирования воздуха; окрасочные камеры и системы отсоса; химическая технология; другие системы приточной и вытяжной вентиляции с потенциально взрывоопасной средой.
Виды взрывозащиты (типы защиты специальных Ex-двигателей):
| Тип защиты | Категория | Зона | Класс температуры | Работа с преобразователем частоты |
| De — взрывозащищённая оболочка | 2G | 1; 2 | T1–T4 | да |
| E — повышенная безопасность | 2G | 1; 2 | T1–T3 | нет |
| nA — невоспламеняющийся аппарат | 3G | 2 | T1–T3 | с проверенным преобразователем |
| tD — защита оболочкой | 2D; 3D | 21; 22 | T125 °C | с проверенным преобразователем |
De — взрывозащищённое исполнение: оболочка выдерживает давление взрыва и не допускает распространение взрыва наружу.
E — повышенная безопасность: исключает появление недопустимо высоких температур, искрения и электрических дуг на внутренних и наружных частях.
nA — невоспламеняющееся оборудование: не вызывает воспламенения окружающей взрывоопасной атмосферы в нормальном режиме и при определённых нештатных условиях.
tD — защита оболочкой: ограничивает максимальную температуру поверхности и проникновение пыли.
Классы температур:
| Класс температуры | T1 | T2 | T3 | T4 |
| Макс. температура поверхности | ≤ 450 °C | ≤ 300 °C | ≤ 200 °C | ≤ 135 °C |
Группы взрывозащиты:
| Группа | Типичный газ |
| IIA | пропан |
| IIB | этилен |
| IIC | водород |
Категория 2 обеспечивает безопасность при нормальной работе с периодическим возникновением взрывоопасной атмосферы и соответствует зонам 1 (газ) и 21 (пыль). Категория 3 соответствует зонам 2 (газ) и 22 (пыль), где атмосфера возникает редко и лишь кратковременно.
Особенности и преимущества:
— поверхность с электропроводящим покрытием;
— специальные уплотнённые исполнения для разделения различных зон: от двойного уплотнения вала до угольного лабиринтного уплотнения с подключением уплотнительного газа;
— различные исполнения для зон 1 и 2, а также 21/22;
— вентиляторы для взрывозащитных групп IIA, IIB и водорода;
— высокая энергоэффективность и надёжность в непрерывной работе;
— измерения на собственных высокотехнологичных испытательных стендах;
— сертификация системы менеджмента качества по DIN EN ISO 9001.
Пример маркировки вентилятора ZIEHL-ABEGG:
0102 II 2G Ex db eb IIC T4 Gb PTB 08 ATEX 3060 X
Где: 0102 — номер уведомленного органа; II — группа оборудования (не горное); 2G — категория и вид атмосферы; Ex — европейский символ взрывозащищённого оборудования; db eb — тип(ы) защиты; IIC — группа взрывозащиты; T4 — класс температуры; Gb — уровень защиты оборудования; PTB 08 ATEX 3060 — номер сертификата типа; X — особые условия применения.
